Høj strøm og høj spænding på samme tid udfordrer end-of-line testing

26. juni 2026 | ODU Denmark ApS

• Startups

downloadKun til redaktionelt brug

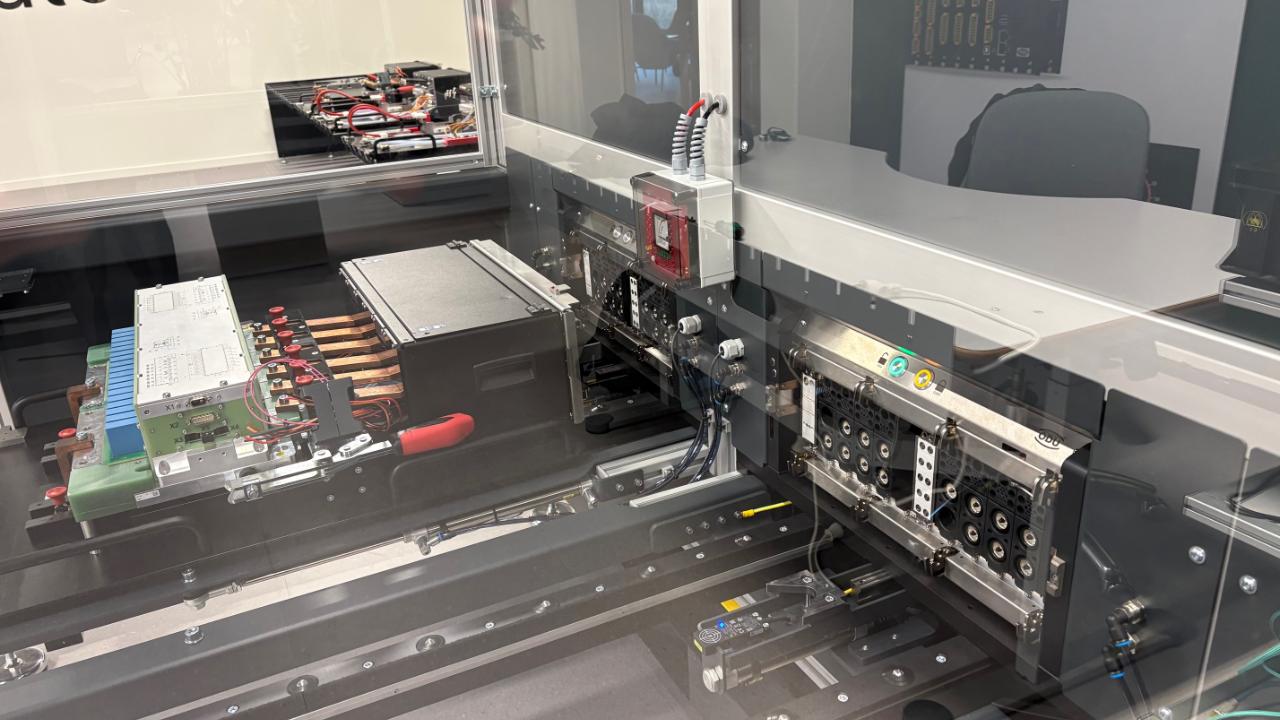

Automatiseret end-of-line testing af convertere kræver avancerede og robuste stik-løsninger. DEIFs nye testbænk anvender selvkørende robotter og et specialtilpasset konnektormodul fra ODU og kan teste 1.000 convertere pr. måned.

DEIF i Skive er en af de førende producenter af kontrolelektronik til energiproduktion. Man fremstiller bl.a. convertere på et nyt produktionsanlæg, der er designet ud fra en ambition om at være verdens bedste og mest innovative elektronikfabrik.

Anlægget er konstrueret helt fra bunden, i samarbejde med bl.a. GRAU Engineering, ekspert i automationsløsninger til industrien. En af de største udfordringer var at bygge den specialmaskine, der skal udføre end-of-line test af de fremstillede convertere, inden de sendes ud til kunden.

- Test-platformen skulle kunne håndtere høj strøm og høj spænding på samme tid. Det stillede nogle helt specielle krav til maskinen, forklarer direktør Kristian Grau.

Oveni sikker håndtering af livsfarlige strømme og spændinger skulle anlægget også kunne håndtere fiberoptik, styrestrøm, kølemiddel og luft. Desuden skulle hele testprocessen køre automatisk med selvkørende robotter og automatisk til- og frakobling af test-emnet.

Anlægget skulle kunne teste 1.000 convertere pr. måned, fordelt over fire teststande, med et tidsforbrug på ca. 40 minutter pr. test.

High Power var den store udfordring

Man fandt man hurtigt ud af, at det var High Power delen, der ville blive den store udfordring.

Det helt afgørende blev derfor at finde et konnektormodul, der automatisk kunne forbinde og transmittere op til 1100 A ved 1500 VDC, svarende til en effekt på 1,65 Megawatt jævnstrøm. Samtidig skulle multi-konnektoren opfylde alle øvrige krav, inklusive automatisk konnektering. Desuden skulle det komplette modul komme fra én leverandør.

ODU bød ind med en løsning

De skrappe krav til konnektormodulet indsnævrede feltet af mulige leverandører markant. Og det var først, da GRAU Engineering kontaktede Kenneth Pedersen, Mass Interconnect specialist hos ODU Danmark, at man for alvor kunne se en løsning på udfordringen.

- ODU har et modulært konnektorsystem, ODU MAC Blue-Line, der kan kombineres på et utal af måder, bl.a. til testformål, forklarer Kenneth Pedersen.

- Systemet rummer også High Power moduler og hybrid-blokke, der kan håndtere høj strøm og høj spænding og som kan kombineres med luft, kølemiddel, styrestrøm og andet.

Detaljer krævede særlig opmærksomhed

Men selv om ODU havde ”hyldevarer”, der opfyldte de fleste af konstruktørernes ønsker, var der alligevel ting, der krævede særlig opmærksomhed: High Power modulet skulle være flydende ophængt, for at muliggøre automatisk konnektering, via en MiR robot med påmonteret gate fra NordModule. Og overførslen af strøm skulle ikke foregå udelukkende via kabel, men også via strømskinner (busbarer).

Det krævede ifølge Kenneth Pedersen en modificering af ODU’s standdard MAC Blue-Line HB16-power block.

Kristian Grau fremhæver det tætte samarbejde og ODUs engagement i udviklingsarbejdet som særdeles positivt. Samtidig var det en stor fordel for GRAU Engineerings konstruktører, at ODU tog ansvar for at løse de tekniske udfordringer forbundet med den automatiske konnektering af test-emnerne. Det gav konstruktørerne ro til at fokusere på alt det udenom, så som køling, pumpesystemer, reservoirer m.m.

Fordelene ved modularitet

Ifølge Kenneth Pedersen fra ODU er den nye test-platform til convertere, udviklet af DEIF sammen med GRAU Engineering, et eksempel på, hvad ODU formår, når det handler om avancerede stikløsninger til krævende anvendelser.

Løsningen demonstrerer fordelene ved den modularitet, som er grundprincippet i ODU MAC produktserierne. Det giver optimal fleksibilitet og opfylder dermed de behov, som mange af ODUs kunder inden for funktions-end-of-line test har.

Modulariteten gør bytningen hurtig og nem, samtidig med at test-opsætningen kan tilpasses, i takt med at man udvikler nye versioner af sine produkter.

Desuden fremhæver Kenneth Pedersen, at test-platformen kombinerer et komplekst test-behov, inklusive høj strøm og høj spænding, med en automatiseret testproces. Den kombination er avanceret og sjældent set, men ifølge ham et fingerpeg om, hvad fremtiden bringer på området.
