Sikkerhed møder effektivitet: HEICO-LOCK® reaktionsskiver reducerer markant risikoen for arbejdsulykker ved brug af motordrevne højmomentværktøjer

3. juni 2026 | HEICO Group

• Tools & Support equipment

downloadKun til redaktionelt brug

Store boltmontager udfordrer selv erfarne montører: Motordrevne højmomentværktøjer kræver reaktionsarme eller støtteanordninger, hvilket gør processen kompleks og tidskrævende. Samtidig øges risikoen for arbejdsulykker.

Alene i Tyskland sker der hvert år mere end 2.000 anmeldelsespligtige arbejdsulykker som følge af brugen af motordrevne bolt-, spændings- og boltdrejeværktøjer (Statistik Arbeitsunfallgeschehen 2024, Deutsche Gesetzliche Unfallversicherung e.V. (DGUV)). I mere end 83 % af tilfældene skyldes ulykkerne tab af kontrol over værktøjet eller emnet.

Elektriske, pneumatiske og hydrauliske værktøjer, der arbejder med høje momenter, kræver ekstra anordninger eller reaktionsarme for sikkert at kunne optage og aflede de opstående kræfter. Standardreaktionsarme, som typisk leveres af værktøjsproducenterne, muliggør relativt sikker brug, når de anvendes korrekt af uddannet personale. Mange boltforbindelser og montagesituationer er dog så unikke – eller understøtningen blev ikke taget i betragtning under konstruktionsfasen – at standardiserede reaktionsarme ikke kan anvendes, hvilket gør det nødvendigt at finde dyre specialløsninger.

Mange operatører undervurderer risikoen
»Høje omkostninger til specialfremstillede støttearme eller stramme tidsplaner tvinger ofte operatører til at anvende improviserede, hjemmebyggede løsninger,« forklarer Tobias Hübing, Certified Fastener Engineer (DSV) og laboratoriechef hos HEICO Group. »Mange brugere undervurderer dermed de risici, der er forbundet med højmomentværktøjer, samt de enorme kræfter, der er involveret. For eksempel kræver opnåelsen af den forspænding, som er specificeret i VDI 2230-1 for en M24-bolt i styrkeklasse 10.9, et tilspændingsmoment på ca. 1.000 Nm – omtrent svarende til det maksimale drejningsmoment fra to til tre højtydende mellemklassebiler med omkring 200 hk hver.«

Selv ved en nominel boltdiameter på M24 skal en reaktionskraft på mere end 8.000 N overføres til den omgivende konstruktion. Dette svarer omtrent til vægtkraften fra en lille kompaktbil med en masse på omkring 800 kg. Reaktionskraften virker både på støttepunktet og på selve bolten. Hvis støtten svigter eller glider, kan konsekvenserne være alvorlige. En vægtkraft svarende til en masse på blot ca. 100 kg er tilstrækkelig til at forårsage alvorlige klemskader på fingre, mens kræfter svarende til 100–150 kg kan føre til knoglebrud.

»En improviseret støtte fremstillet af konstruktionsstål (f.eks. S235) med en diameter på ca. 6 mm ville blive forskudt eller brække under den tidligere beregnede reaktionskraft på 8.000 N – og ville allerede begynde at bøje ved væsentligt lavere kræfter eller tilspændingsmomenter,« forklarer Tobias Hübing.

Maksimal sikkerhed ved at eliminere reaktionsarme og støtteanordninger
HEICO-LOCK® reaktionsskiver muliggør tilspænding af store boltforbindelser uden reaktionsarm ved brug af motordrevne momentværktøjer.

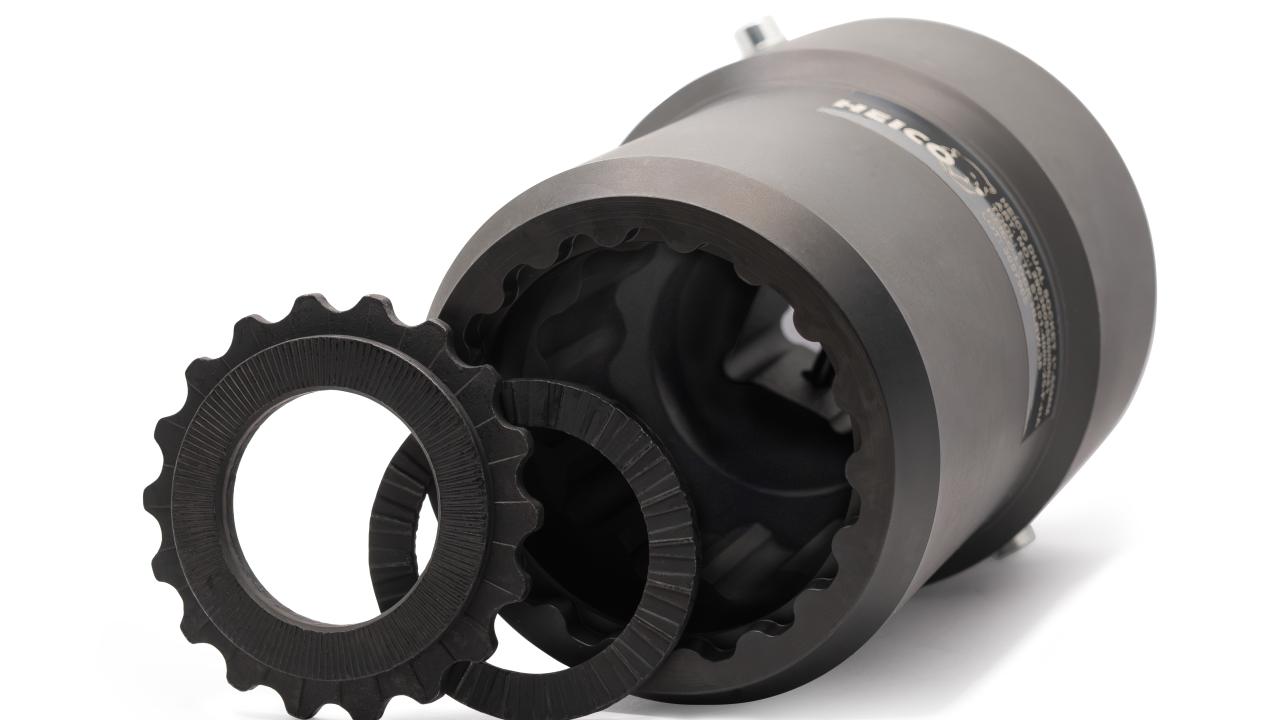

HEICOs dobbelte topnøgle griber ind i det tandformede ydre profil på HEICO-LOCK® reaktionsskiven, hvilket gør det muligt at optage værktøjets reaktionsmoment direkte gennem skiven. Dermed er eksterne reaktionsarme og yderligere støtteanordninger ikke længere nødvendige.

Ved udelukkende at påføre tilspændingsmomentet aksialt gennem momentværktøjet forbliver bolten korrekt justeret under tilspændingen, og der indføres ingen ekstra bøjespændinger. Ved at reducere sidebelastninger og bøjningsmomenter under tilspændingen forbedrer systemet momentnøjagtigheden, kan øge samlingens bæreevne og bidrager til at forlænge højmomentværktøjets levetid.

Sikre boltforbindelser med maksimal effektivitet
Bolte med store diametre (> M24) anvendes ofte i kritiske industrier såsom olie- og gasindustrien, energiproduktion, kemisk procesindustri og minedrift, hvor de ofte monteres i store serier eller højvolumenapplikationer.

Her bliver fordelene ved HEICO-LOCK® reaktionsskiver særligt tydelige. I stedet for tidskrævende at omplacere og korrekt justere reaktionsarme og støtteanordninger på højmomentværktøjet efter hver enkelt bolt, gør brugen af disse innovative reaktionsskiver i kombination med den passende HEICO-dobbelttopnøgle det muligt at tilspænde boltforbindelser hurtigere, lettere og mere sikkert – én efter én.

Dette øger ikke blot effektiviteten og arbejdssikkerheden, men optimerer også hele boltemonteringsprocessen og reducerer samtidig omkostningerne.

Pålidelig beskyttelse mod selvløsning
Ligesom alle sikringsløsninger i HEICO-LOCK®-serien er reaktionsskiverne baseret på det gennemprøvede kilelåseprincip. Dette todelte skivesystem giver yderst effektiv beskyttelse mod selvløsning af boltforbindelser under dynamiske belastninger som vibrationer, der ofte forekommer i maskiner og industrielle applikationer.

De radiale ribber på ydersiden af skiveparret griber ind i både den fastspændte komponent og anlægsfladen under bolthovedet eller møtrikken under tilspændingen og skaber en formsluttende mekanisk låsning. Samtidig forhindrer de modstående indvendige kileflader enhver rotationsbaseret løsning forårsaget af vibrationer eller stød.

Kompatibel anvendelse med HEICO dobbelttopnøgler
HEICO-LOCK® reaktionsskiver er kompatible med et bredt udvalg af momentværktøjer fra førende producenter af højmomentværktøj. I samarbejde med disse producenter udvikler og leverer HEICO de tilsvarende dobbelttopnøgler, som er tilpasset det enkelte system.

Dette gør det muligt for operatører hurtigt og nemt at integrere reaktionsskiverne i deres processer, da eksisterende momentværktøjer fortsat kan anvendes uden dyr udskiftning eller omfattende modifikationer.

HEICO-LOCK® reaktionsskiver muliggør sikker, effektiv og præcis montering af store boltforbindelser ved brug af højmomentværktøjer – uden behov for reaktionsarme og med pålidelig beskyttelse mod selvløsning.
